クイック・クランプ
卓上ボール盤などに材料を固定する場合，固定，解除するのに手間がかかりますが，クイッククランプを使用すると固定，解除が簡単です。しかもしっかり固定します。
市販品もありますが，まねをして製作してみました。
ポイントはリンクの長さです。固定したときに一つの頂点がへこんだ四角になるようにします。
じっくりと図を見て考えてください。

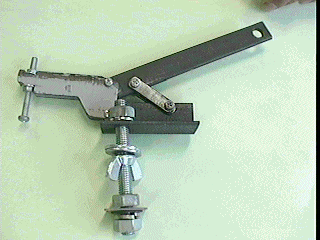

下の太いボルトはテーブルに固定します。移動しやすいように下側を蝶ナットにしました。
左端のビスの頭で材料を押さえつけます。
右端の穴のあいたほうを手で押さえると「カチン」と固定されます。

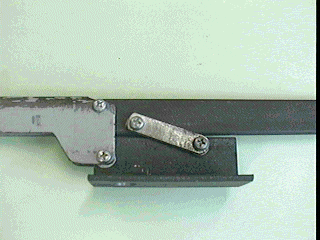

拡大図
- 製作上の注意
- リンクの穴の位置は正確にあけてください。
- ４ｍｍのビスを使いましたが，ガタがないように穴は３．９ｍｍのドリルであけて，ナットを２つ使ってゆるみ止めをしてください。
- 画面で白く見えている部分は裏表２枚の板で構成しています。
- 黒い部分は３．２ｍｍ厚，白く見える部分は２．ｍｍの鉄板です。
- 木材を固定する場合は，傷が付かないように左端の固定ビスにゴム板をはったり，ナットで固定せずにコイルバネを入れて押さえると良いです。
