安全で使いやすい丸のこ盤



丸のこ盤…テーブル上を板材が滑っていくので,押さえると滑りにくくなり,手をゆるめると材料が左右方向に動いて危険である。

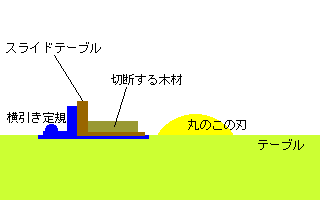

改善…スライドテーブルを取り付けて,そのうえに材料を置くようにする。つきり,簡易型の横ひき盤にする。
材料…板材   15mm×50mm×600mm
    しな合板 5mm×250mm×600mm(大きさは各自の好みで・・・)

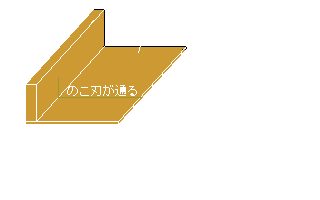

  1. 図のようにL型に組み立てる(接着剤使用)
  2. 裏に「敷居滑り」を2,3本,縦に貼る
  3. 横引き定規を正確に90度に合わせ,しっかり固定する。
  4. スライドテーブルを横引き定規にねじ止めする。Cクランプで止めても良い。鋸刃の位置が右から100mm程度にする
  5. そのまま,丸のこ盤で切り,のこ刃が通る溝を作る。
